什么是拖鏈電纜？與工程應用中常見的控制電纜、數據電纜、伺服電纜等命名方式不同，拖鏈電纜的命名來源于電纜所處的應用環境。3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

拖鏈線是什么意思?3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

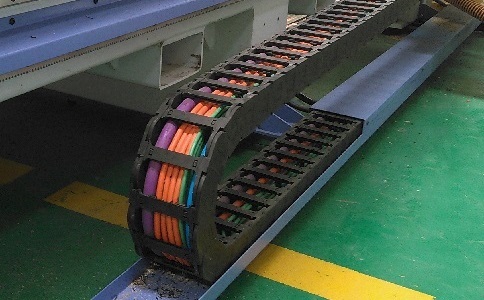

拖鏈電纜，即移動電纜，運動電纜，因?qū)㈦娎|放入電纜拖鏈中而得名為拖鏈電纜。3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

拖鏈可對電纜形成保護，并且電纜還能跟隨拖鏈實現來回移動，是一種可以跟隨拖鏈進行來回往復彎曲移動而不易磨損的高柔性電纜，通常也可稱之拖令電纜，拖曳電纜，坦克鏈電纜。3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

拖鏈電纜的組成結構3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

1、抗拉中心3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

在電纜的中心，根據芯線數量以及每根芯線交叉區域的空間，盡可能的有一個真正的中心線填充(而不是像通常情況下，用一些填充料或廢塑料制成的垃圾芯線填充)這種方法能有效的保護絞線結構，防止絞線游離到電纜的中心區域。3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

2、導體結構3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

電纜應該選擇zui具柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的zui佳直徑，長度和節向的屏蔽組合，它有zui佳的抗拉能力。3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

3、芯線絕緣3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

電纜內的絕緣材料不能彼此粘滯，而且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的PVC、PE、TPE材料才能用于拖鏈，數百萬米電纜的應用過程中證實他的可靠性。3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

4、絞線3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

絞線結構必須以zui佳的絞合節距繞在一個穩定的抗拉中心周圍。然而由于絕緣材料的應用，絞線結構應按運動狀態設計，從12根芯線開始，因該采用成束絞合的方式。3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

5、內護套3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

甲胄式擠壓成型的內護套取代廉價的羊毛材料，填充物或附屬填充物。這一方法能保證絞線結構不會散亂。3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

6、屏蔽3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

用優化的編織角度將屏蔽層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

7、外護套3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套必須是高柔性的，但也要有支撐功能，當然應該是高壓成型的。3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

拖鏈電纜的主要特性3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

拖鏈電纜具有良好的柔韌性。耐彎曲、耐折、耐磨、耐油，適用于連續往復運動下的移動使用，特別是工業環境下的頻繁彎曲場合。3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

相信通過本文的閱讀，你對于什么是拖鏈電纜有了更多的了解，可參照拖鏈電纜型號近一步認識拖鏈電纜。也可參閱《拖鏈用柔性電纜標準》一文。3CH卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

• 問

  TRVV拖鏈電纜標準與RVV軟電纜標準一樣嗎？

  答

  嚴格意義上來說，TRVV拖鏈電纜標準與RVV軟電纜標準不一樣，應高于RVV軟電纜標準。軟電纜RVV適用于固定安裝，拖鏈電纜TRVV不僅可用于固定安裝，更適用于移動使用。拖鏈電纜TRVV可看作軟電纜RVV的升級版，因此，軟電纜RVV國家標準也適用于拖鏈電纜TRVV，但僅滿足軟電纜國標的拖鏈電纜并不是好的拖鏈電纜
