拖链布线安装原则及注意事项

我们分析过拖链电缆断芯的原因，不当安装也可能导致拖链里的电线经常断芯，为避免这种情况工程人员需要了解拖链布线安装注意事项。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

拖链布线安装原则及注意事项XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

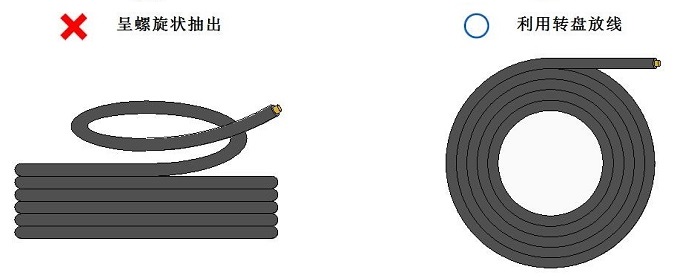

1、避免电缆产生扭曲XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

从成卷的电线中抽取拖链电缆时，要注意不能扭曲。即不可从电缆卷筒或电缆盘的某一端解开电缆，而应先旋转卷筒或电缆盘将电缆展开，必要时可将电缆展开或悬挂起来，用于该场合的电缆只能直接从电缆卷上取得。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

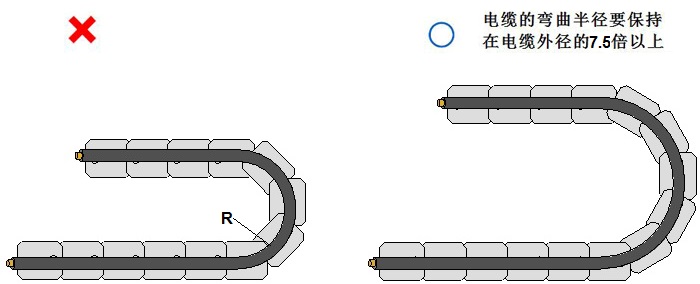

2、尽量保持较大的电缆弯曲半径XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

拖链电缆的弯曲半径要保持在电缆外径的7.5倍以上。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

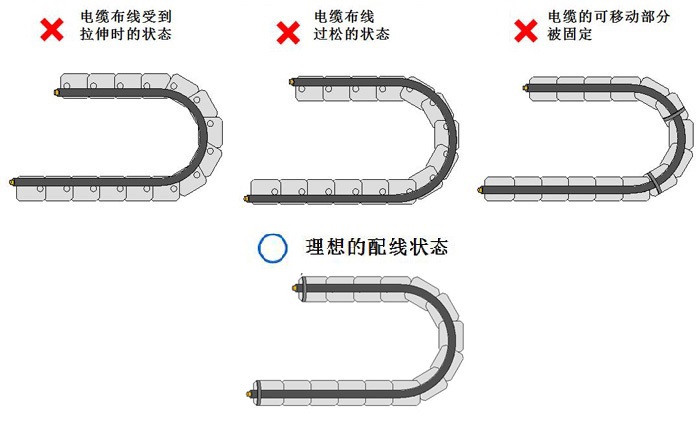

3、拖链内的张力分布以及固定方式XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

如果拖链电缆在布线时受到张力拉伸，会与拖链的内壁产生摩擦导致护套磨损。反之如果布线过于松散，同样也会与拖链的内壁产生摩擦造成护套磨损，并且容易与其他的电缆产生缠绕现象。电缆的布线长度应设定在刚好能通过拖链的中心线为宜。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

另外，电缆的移动部分如果被固定，会导致弯曲应力无法被分散及吸收，会在固定位置造成应力集中。电缆的固定部位应设置在拖链的两端。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

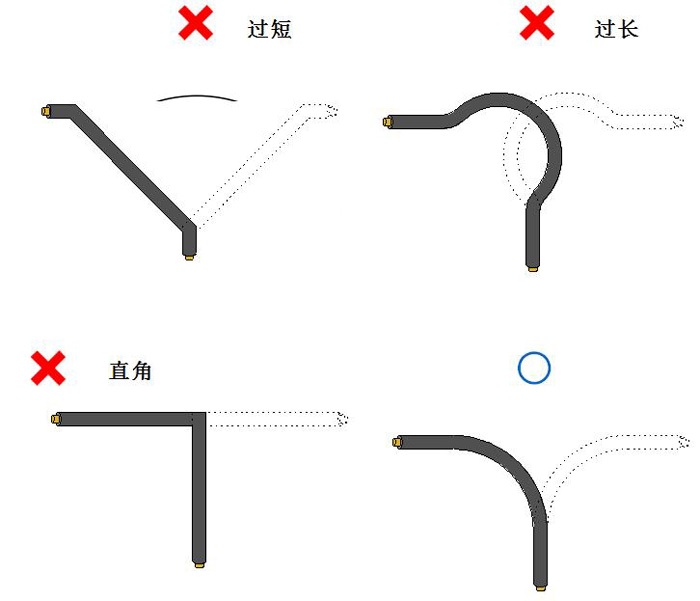

(1)适当选取电缆的长度及弯曲角度以保持电缆弯曲部分的自由度。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

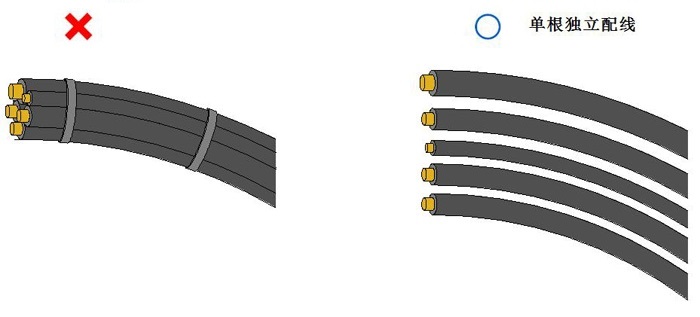

(2)多根(特别是外径不同的电缆组合)同时保持电缆弯曲部分的自由度。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

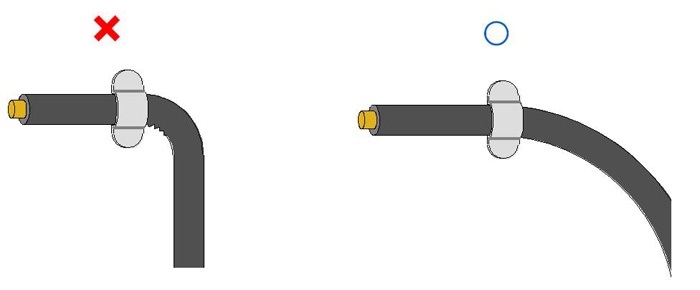

(3)捆扎部分附近不能过度弯曲。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

(4)安装连接器时需要用套管或外壳支撑。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

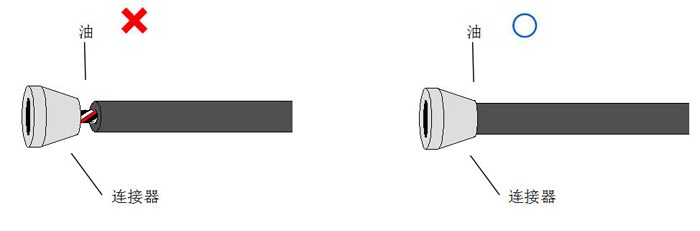

(5)防止连接器根部向电缆内部渗油。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

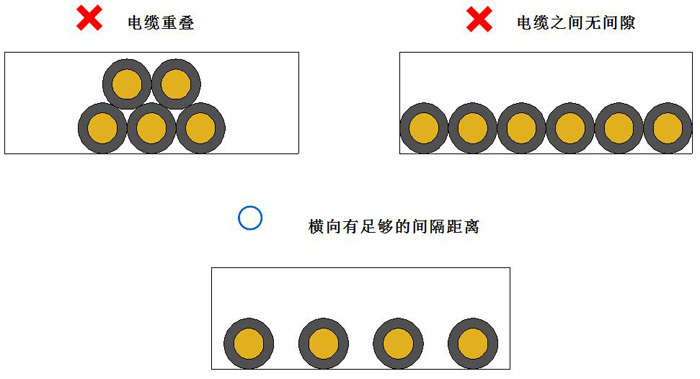

4、防止电缆互相干扰XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

为防止同时布线的拖链电缆之间互相干扰，在拖链内实施水平布线时，要选择具有足以保证电缆间距的拖链，在拖链中电缆间的空隙至少应为电缆直径的10%。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

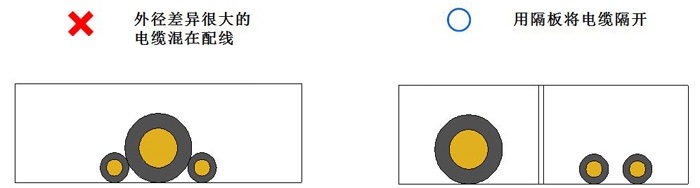

5、外径差异很大的电缆混在配线XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

外径差异很大的电缆如果混在配线，容易导致细线被粗线压迫，造成细线容易断线。这时需要用隔板将拖链电缆隔开。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

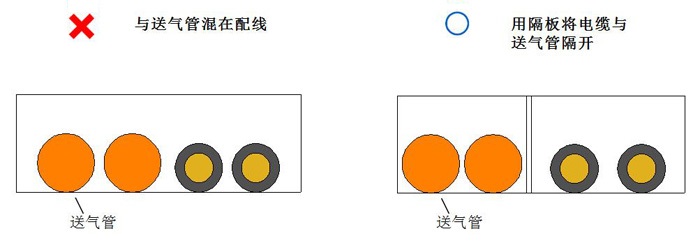

6、电缆与送气管的混在配线XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

与送气管等较硬的物体混在配线，容易造成电缆受压断线。这时需要用隔板将拖链电缆与送气管隔开。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

了解拖链布线安装原则及注意事项，有助于减少拖链电缆断芯情况的发生，同时也有助于提高拖链中高柔性电缆的工作效率。XUI卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家
