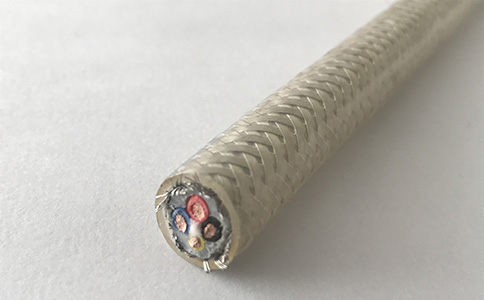

屏蔽拖链电缆的3种接地方式

拖链电缆具有良好的耐弯曲性和耐磨性，能够适应不同的使用场景，在很多环境中都有很好的应用效果。Gm1卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

然而，在实际的工作场景中，由于信号干扰或环境不良等因素的影响，经?；岢鱿稚璞肝薹ㄕＴ俗那榭?。所以，为了提高传输效率，降低干扰，一般会采用屏蔽电缆。Gm1卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

拖链电缆的屏蔽层是为了保证在有电磁干扰环境下系统的传输性能，一方面屏蔽可以抵御外来电磁干扰，另一方面屏蔽也可以防止系统本身向外辐射电磁干扰，来自内部与外部的电磁干扰强度不同，对电缆屏蔽的要求也不同。Gm1卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

屏蔽拖链电缆的3种屏蔽层接地方式：Gm1卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

第一、 屏蔽层悬浮Gm1卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

这种接地方式只有屏蔽电场耦合干扰能力，没有抑制磁场耦合干扰能力； Gm1卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

第二、单端接地Gm1卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

屏蔽拖链电的屏蔽层一端直接接地，另一端不接地或者通过?；そ拥?，利用抑制电势电位差达到消除电磁干扰的目的。Gm1卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

这种接地方式的原理是利用非接地端的屏蔽层对地之间有感应电压存在，但屏蔽层无电势环流通过，流过负载电阻之后，再通过屏蔽层返回信号源，所以产生的磁场干扰相互抵消?？梢院芎玫囊种拼懦「扇?，同时也能很好的抵制磁场耦合干扰。 Gm1卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

第三、两端接地Gm1卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

屏蔽拖链电缆的屏蔽层两端直接接地。Gm1卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

这种接地方式是利用电势环流来减小干扰，因为电缆电势不相等，会形成很大的电势环流，环流会对信号产生抵消衰减效果。但两端接地的方式抑制磁场耦合干扰的能力比单端接地方式要差，相同点是都具有屏蔽电场耦合干扰作用。Gm1卷筒电缆_高柔性拖链电缆_聚氨酯电缆生产厂家

• 问

  高柔性拖链电缆越软越好吗？

  答

  高柔性拖链电缆并不是越软越好。虽然柔软性对于拖链电缆在拖链系统中的顺畅运行有一定的作用，可以减少弯曲应力，但是“软”的释义是物体结构疏松，受力后易变形（跟“硬”相对）。如果过于柔软，可能会带来一些问题。比如，可能会导致电缆的抗拉伸强度和抗挤压能力下降，在一些复杂的应用环境中容易受损。
